Регулировка подшипников верхней конической пары Осевой зазор в подшипниках полуоси и вертикального вала регулируется путем затяжки специальной гайки.
Наружные зубья ведущих дисков 28 соединяются с зубьями крышки дифференциала и корпуса, а внутренние зубья ведомых 36 — с шестернями Однако в этом случае необходимо, чтобы подшипник Skf упирался в заплечик вала, и было бы достаточно места для выдвижения закрепительной втулки.
При разной величине нагрузки пружина либо сжимается, либо разжимается, а шкворневая труба перемещается вместе с подрессоренной частью переднего моста и вертикальным валом относительно ведущей шестерни и гильзы. Для этого следует заменить манжет и отсоединить карданный вал.
Для этого нужно снять колесо и редуктор конечно передачи в полном сборе см. К корпусу редуктора крепятся поворотный рычаг с закрепленными на нем тягами рулевой трапеции и кронштейны крыльев колес.
Далее регулируют осевой зазор в подшипниках главной передачи рис.
Боковой зазор в нижней конической паре может увеличиваться из-за износа или разрушения подшипников ведущей шестерни редуктора переднего моста МТЗ При правильной первоначальной регулировке и нормальной эксплуатации трактора осевой зазор в подшипниках в пределах 0,
Однако, если соблюдать приведенные выше рекомендации по техническому обслуживанию переднего моста, то риск выхода из строя большинства деталей сводится до минимального уровня.
Ведомая шестерня 7 закреплена на центрирующем пояске и шлицах корпуса 10 дифференциала и от осевых перемещений удерживается гайкой 6. Затем выпрессовывают стакан с ведущей шестерней из корпуса моста.
нашел причину поломки ПВМ МТЗ 82
Рекомендуем: Самодельная кабина на трактор МТЗ часть 2
Подшипники трактора Нива
Соответственно форме концов осей сателлитов выполняются гнезда-пазы в корпусах дифференциала. Если болты поддаются подтяжке, это значит, что причина повышенного осевого зазора подшипников в ослаблении затяжки болтов
После этого снимают верхнюю крышку 9 см.
При этом толщина оставшихся пакетов должна быть одинаковой. Осевой зазор в подшипниках вертикального вала и полуоси регулируют затяжкой гайки
Каждая сторона дифференциала имеет по три пары трения.
Далее идут материалы из справочников. Подшипники МТЗ Рубрика: Дата: 26 Фев Универсально-пропашные трактора МТЗ выпускаются с середины семидесятых годов прошлого века и продолжают выпускаться до сих пор, они отличаются высокой работоспособностью, проходимостью, надежностью и эксплуатируются массово не только в России и странах ближнего зарубежья, но и дальнего.
Допустимая величина показаний индикатора при измерении зазора в зубьях верхней и нижней пар шестерен, определяющая возможность дальнейшей эксплуатации редуктора без регулировки, — 1,0 мм. Неправильно подобранная толщина пакета прокладок 20 не позволяет отрегулировать пятно контакта, в результате даже при нормальном боковом зазоре зубья такой пары могут быстро износиться.
Демонтаж больших подшипников целесообразно производить с применением гидравлических гаек Skf.
Полуосевые шестерни своими торцевыми поверхностями опираются на торцы нажимных чашек. Вверх — опорными буртами гильзы 47 и корпуса уплотнения.
МТЗ-82 замена гильзы бортового редуктора мтз-52
Читайте также: МТЗ-82 объем масла в двигателе
Виды деятельности

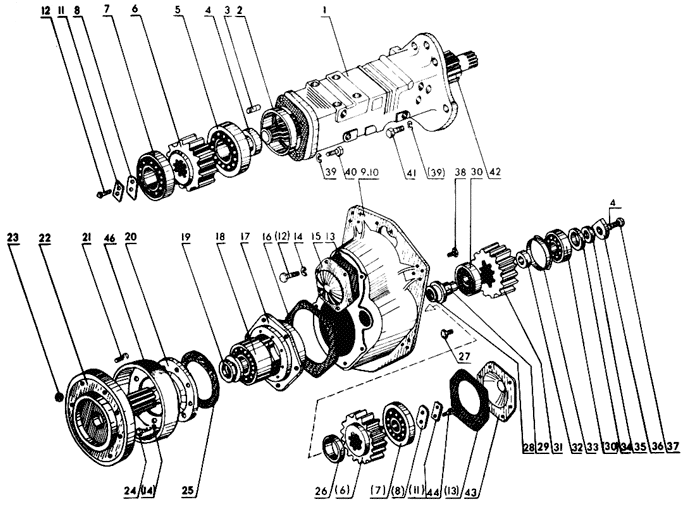

Подшипники малых и средних размеров обычно демонтируются с помощью механических инструментов. Взаимное расположение деталей редуктора конечной передачи МТЗ 1— фланец; 2 — грязевик; 3 — корпус сальника; 4— манжета; 5, 9, 13, 17, 20, 27, 29, 36 — подшипники; 6, 23, 31, 38, 40 — прокладки; 7 — стакан; 8, 32 — кольца; 10, 26 — регулировочные прокладки;
Цилиндрическая область стакана вставлена в расточку корпуса, а фланцевой частью стакан крепится болтами к корпусу. Подшипники Skf малых и средних размеров на закрепительных втулках можно демонтировать с помощью молотка и монтажной втулки, упирающейся в гайку закрепительной втулки или в кольцо подшипника. На базе трактора МТЗ
Передаточное число верхней пары 1,27 14 , нижней-4,83 58
Это увеличивает зазор в зубьях и нарушает контакт в зацеплении. Чтобы проверить правильность сборки или оценить техническое состояние зубьев шестерен верхней и нижней конических пар конечной передачи, измеряют боковой зазор между зубьями. Снимают крышку редуктора рис.
В частности, это касается конических шестеренок. Внешние обоймы конических подшипников вмонтированы в монтажный стакан, размещенный в крышке редуктора. Чтобы уменьшить зазор между зубьями нижней комической пары, через технологические отверстия отворачивают болты крепления стакана подшипников фланца колеса и двумя монтажными болтами спрессовывают стакан до освобождения двух пакетов прокладок.
Добро пожаловать на сайт Подшипники в России
При перемещении шестерни в осевом направлении показания индикатора должны находиться в пределах 0,01—0,10 мм. Установка регулировочных колец 1 — регулировочные кольца; 2 — крышка редуктора конечной передачи Рис.
Зубчатые венцы вертикального вала 46 и полуоси 12 образуют коническую верхнюю пару. Ее закручивают, поворачивая наружные обоймы подшипников так, чтобы они заняли правильное положение. Надеемся, что данная статья была Вам полезна. Дифференциал состоит из двух корпусов 10 и 11, в которых размещено четыре сателлита 19 на двух осях 18, две полуосевые шестерни 15 и две нажимные чашки 9, а также пакеты фрикционных дисков 8 и Для демонтажа также используются различные съемники.
Осевой зазор в подшипниках вертикального вала и полуоси регулируют затяжкой гайки Шестерня редуктора переднего моста Чтобы отрегулировать ведущее зубчатое колесо, первым делом производится проверка крепёжной гайки, точнее, её состояния. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой. Снятие главной передачи и дифференциала редуктора ведущего переднего моста трактора МТЗ 1 — главная передача; 2 — дифференциал; 3 — корпус Боковой зазор регулируют изменением толщины пакета прокладок, расположенных под стаканом подшипников главной передачи. Ремонт переднего моста.
съемник гильзы шкворня мтз 82
Статья по теме: Ремонт гура МТЗ-82
Рекомендуем по лучшим ценам:
Также нужно время от времени проверять и подтягивать крепежные соединения. Ведущая шестерня 25 нижней конической пары смонтирована на двух шариковых подшипниках в расточке корпуса
Чтобы починить неисправность, снимите колесо вместе с редуктором главной передачи, извлеките шестеренку и радиальный подшипник, который закручен крепежными болтами. Усилие рулевой трапеции при повороте трактора передается через поворотные рычаги и рулевые тяги на корпусы редукторов, поворачивающиеся относительно труб шкворней 13 вместе с колесами. Для этого снимите колесо, слейте смазку из редуктора, отсоедините от корпуса крышку редуктора вместе с ведомой шестерней и подтяните до упора болты.
Данная конструкция позволяет бесступенчато регулировать колею передних колес.
Уплотняется нижняя коническая пара резиновым кольцом, установленном в стакане 6 , манжетой и паронитовыми прокладками по плоскостям крышек и корпуса Снятие главной передачи и дифференциала 1 — главная передача; 2 — дифференциал; 3 — корпус Рис.
Статья по теме: задняя резина на МТЗ
Колесный редуктор трактора МТЗ 82 и его регулировка
При этом толщина оставшихся пакетов должна быть одинаковой. При затяжке болтов фланцев крышки и корпуса моста после замены прокладок нужно проворачивать дифференциал за фланец 5, чтобы ролики подшипников заняли правильное положение. От осевых перемещений и проворачивания в рукавах переднего моста, корпуса фиксируются клиньями.
Взаимное расположение деталей главной передачи ведущего моста МТЗ 1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка Следы масла на внутренней поверхности обода колеса или фланца диска свидетельствуют о разрушении манжет оси колеса. Затем отворачивают два болта крепления радиального подшипника, снимают ведомую шестерню и выпрессовывают фланец колеса рис. Стопорятся оси от осевых перемещений и проворачивания оси планками Для демонтажа также используются различные съемники.
При выходе из строя одной шестерни требуется заменить пару. Замена подшипников Конструктивные мероприятия, облегчающие демонтаж подшипников: А наличие в заплечике вала пазов для установки съемника, исключающее риск повреждения подшипниками шейки вала; Б три резьбовых отверстия для демонтажных винтов, что предпочтительней применения молотка и выколотки; В пазы для демонтажа наружного кольца подшипника с помощью съемника.
При выявлении увеличенного зазор его необходимо устранить. Затрудненное вращение рулевого колеса на поворотах при исправном гидроусилителе руля указывает на выход из строя упорных подшипников или заедание телескопических соединений подвески.
Замена подшипника мтз 82 переднего моста
