В новых тракторах Минского тракторного завода Беларус-1221, 1523 и в других применяется новая схема трансмиссии с гидравлическим управлением ее отдельными компонентами. Гидропривод имеет и передний ведущий мост тракторов — об устройстве и работе привода ПВМ полноприводных тракторов «Беларус» и используемом в нем гидрораспределителе читайте в этой статье.

Особенности трансмиссии новых тракторов «Беларус» с полным приводом

В наиболее распространенных полноприводных тракторах Минского тракторного завода — МТЗ-82, МТЗ-102 и других ранних моделях — трансмиссия строилась по традиционным для данного класса техники схемам. В частности, отбор мощности на передний ведущий мост (ПВМ) производился от раздаточной коробки, которая соединялась с основной КПП, а включался ПВМ с помощью специально предусмотренного для этого на «раздатке» рычага. Данная схема и сегодня широко применяется на полноприводной технике, в которой предусмотрено отключение переднего моста.

Схема гидравлической системы МТЗ-1523

Гидравлическая система  МТЗ1523

Однако в новых моделях минских тракторов, в том числе в колесных универсально-пропашных тракторах Беларус-1221, 1532 и других «одноклассниках» МТЗ-82, трансмиссия устроена несколько иначе. В этих тракторах нет как таковой раздаточной коробки, а отбор мощности на ПВМ и вал отбора мощности осуществляется от отдельного вала и системы шестерен в КПП. Хотя, конечно, это решение потребовало пересмотра конструкции коробки передач — в новых тракторах она значительно сложнее и больше, чем в ранних моделях.

Из других особенностей трансмиссии новых тракторов следует отметить широкое применение в ней гидравлики для управления. Например, включение полного привода в тракторах Беларус-1221 и 1532 осуществляется с помощью гидроподжимной (гидроуправляемой) фрикционной муфты, соединяющей привод ПВМ с валом ВОМ КПП. Управление муфтой, в свою очередь, осуществляется электрогидравлическим клапаном (гидрораспределителем), режим работы которого задается механизатором с помощью кнопки в кабине.

По такому же принципу построена и гидравлическая система управления механизмом блокировки дифференциала заднего ведущего моста. В обеих системах используются одинаковые гидрораспределители, однако здесь мы более подробно рассмотрим систему управления приводом переднего ведущего моста.

Масляный бак ГСН

Устройство привода ПВМ Беларус-1221 и 1523 и его гидравлической системы

Основу привода составляет редуктор, установленный на корпусе КПП. Редуктор состоит из гидроуправляемой муфты, шестерни привода ПВМ и вала. Шестерня привода монтируется на валу редуктора через шарикоподшипник, поэтому она может свободно вращаться, венец шестерни постоянно соединен с венцом ведущей шестерни, закрепленной на валу привода ВОМ. Из редуктора выходит вал привода моста — с него снимается крутящий момент, который через торсион и обычную карданную передачу передается на редуктор ПВМ.

Электрогидравлический блок (РП70 + ЕНРНС1-ОС)

Отдельно нужно остановиться на устройстве муфты. Ее основу составляет пакет фрикционных дисков: часть из них (ведущие) соединены с шестерней привода ПВМ, другие (ведомые) — с барабаном, который имеет косозубое шлицевое соединение с валом. Между барабаном и пакетом фрикционных дисков расположен поршень, который в нерабочем положении прижат к барабану (поэтому диски разжаты). Пространство между барабаном и поршнем — это бустер, в который может под давлением подаваться масло, в результате чего поршень отодвигается от барабана и сжимает пакет фрикционных дисков. С барабаном связана полумуфта механизма автоматического управления приводом ПВМ, она может смещаться вдоль вала, включая или выключая подачу масла в пространство между поршнем и барабаном, о чем будет сказано ниже.

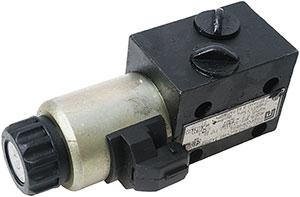

Гидрораспределитель МТЗ-1523

Как нетрудно понять, крутящий момент на ПВМ отбирается от вала ВОМ КПП, и через гидромуфту, торсион и карданный вал направляется на редуктор моста. При этом муфта и гидравлическая система позволяют разрывать и восстанавливать поток крутящего момента, то есть включать и выключать привод ПВМ, когда это необходимо. При выключенной гидроуправляемой муфте шестерня и вал привода переднего моста разобщены, поэтому они вращаются независимо и передачи крутящего момента не происходит.

Для управления приводом ПВМ используется гидрораспределитель (электрогидравлический клапан), установленный на крышке редуктора привода. Именно клапан обеспечивает подачу масла к гидромуфте и ее включение или отключение.

Работа гидравлической системы управления приводом ПВМ

Привод переднего ведущего моста тракторов Беларус-1221 и 1523 может работать в трех режимах:

• Автоматический режим. В этом режиме привод ПВМ включается только в моменты возникновения пробуксовки задних колес;
• Режим принудительного постоянного включения переднего ведущего моста. В этом режиме мост включен всегда;
• Режим принудительного постоянного отключения переднего ведущего моста. В этом режиме передний мост постоянно отключен.

При этом в автоматическом режиме включение привода ПВМ происходит только при движении вперед, при включении задней скорости передний мост отключается. Режим принудительного включения моста доступен как при движении трактора вперед, так и назад. Наконец, независимо от режима работы ПВМ, его привод отключается каждый раз при торможении трактора.

Рассмотрим работу гидравлики и привода переднего моста в каждом из режимов.

Автоматический режим. При таком режиме управление гидрораспределителем осуществляется несложным механизмом в редукторе привода ПВМ. При нормальном движении трактора вал привода вращается с высокой скоростью, размещенный на нем барабан гидромуфты на шлицах проворачивается на 45°, и через кулачки толкает полумуфту, на внешней поверхности которой предусмотрен конусный участок. В этот конус упирается толкатель выключателя гидрораспределителя, и при описанном положении полумуфты контакты выключателя разомкнуты. В итоге при нормальном движении трактора (задние колеса не пробуксовывают) гидрораспределитель выключен, масло в гидромуфту не подается, и передний мост не работает.

Однако стоит только задним колесам забуксовать, скорость трактора снижается, а вместе с этим резко падает угловая скорость вращения вала привода ПВМ — в результате барабан проворачивается на 45° в обратном направлении, его кулачки перестают давить на полумуфту, и она под действием пружины сдвигается по направлению к барабану. При перемещении полумуфты ее конусный участок поднимает толкатель, который замыкает контакты выключателя гидрораспределителя. Масло от насоса через гидрораспределитель поступает в полость между барабаном и поршнем (в бустер), в результате поршень перемещается и прижимает диски друг к другу — это приводит к стопорению шестерни на валу и поступлению потока мощности от коробки передач на редуктор переднего моста.

При преодолении опасного участка дороги сцепление колес заднего моста восстанавливается, угловая скорость вала привода ПВМ снова возрастает, барабан и вместе с ним полумуфта возвращаются в первоначальное положение, обеспечивая отключение гидрораспределителя. Особая конструкция деталей редуктора предотвращает преждевременное отключение привода ПВМ.

Таким образом, в автоматическом режиме передний привод включается каждый раз при пробуксовке задних колес, и отключается по завершению буксования. Однако использовать этот режим можно только при движении вперед, при включении заднего хода передний мост либо принудительно отключается, либо принудительно включается.

Режим принудительного постоянного включения ПВМ. В этом режиме гидрораспределитель принудительно включается, поэтому масло постоянно подается на гидромуфту независимо от направления движения трактора. Однако в этом режиме передний привод отключается каждый раз при нажатии на педаль тормоза.

Схема гидравлическая принципиальная ГНС с электрогидравлическим блоком (РП70 + ЕНРНС1-ОС)

Режим принудительного постоянного отключения ПВМ. В этом режиме гидрораспределитель принудительно отключается, поэтому масло, поступающее на него от насоса, сразу уходит на слив. В этом режиме механическая часть механизма автоматического управления приводом ПВМ работает так же, как в автоматическом режиме, однако даже при пробуксовке задних колес гидрораспределитель остается выключенным, и полный привод не включается.

Управление режимами работы привода ПВМ осуществляется одной трехпозиционной кнопкой, установленной на вынесенном пульте управления (рядом находится и кнопка управления блокировкой дифференциала заднего моста). Автоматический режим включается при нажатии на верхнюю часть кнопки, принудительное постоянное отключение — при среднем положении кнопки, принудительное постоянное включение — при нажатии нижней части кнопки.

Устройство, типы и применимость гидрораспределителей привода ПВМ

Гидрораспределители, используемые в тракторах «Беларус», устроены довольно просто. Они состоят из электромагнитного клапана золотникового типа и блока, в котором выточен вертикальный канал под золотник, а также подводящие и отводящие каналы. Золотник может иметь два положения:

• Золотник опущен — в этом положении золотник перекрывает сливной канал, но соединяет впускной и выпускной каналы, поэтому масло от насоса поступает в гидромуфту;
• Золотник поднят — в этом положении золотник перекрывает впускной канал, но соединяет выпускной и сливной каналы, поэтому масло из гидромуфты уходит на слив.

Управление электромагнитным клапаном производится с помощью кнопки, размещенной на пульте в кабине. Для подключения обмотки клапана к электрической цепи на корпусе гидрораспределителя предусмотрен разъем (штекер). Монтаж гидрораспределителя на крышке редуктора осуществляется с помощью четырех болтов, для этого в его корпусе предусмотрено четыре сквозных отверстия.

На сегодняшний день в тракторах Беларус-1221, 1532 и других используются гидрораспределители трех типов:

• Серии RH06101-012 (производство BADESHTNOST, Болгария);
• Серии 1РГЕ-6Т (производство завода «Гидропривод», Гомель, Республика Беларусь);
• Серии МРЭ6-Т574 (производство ООО «ДУЭТ Гидравлик», Ярославль).

Все гидрораспределители имеют идентичное устройство и характеристики, то есть являются аналогами друг друга, поэтому могут без каких-либо ограничений применяться на тракторах Беларус-1221 и 1532.

Особенности эксплуатации и обслуживания гидропривода ПВМ

Эксплуатация управления приводом ПВМ универсально-пропашных тракторов Беларус-1221 и 1523 требует соблюдения нескольких простых правил. В первую очередь необходимо запомнить, что включение автоматического режима работы можно производить только на передних передачах. На задних передачах ПВМ можно включать принудительно либо полностью отключать.

Также необходимо всегда отключать полный привод при движении по дорогам с твёрдым покрытием — это снизит интенсивность износа резины и деталей редуктора переднего моста. А к принудительному включению полного привода рекомендуется прибегать только для преодоления сложных участков дороги. Там, где это возможно, лучше двигаться только на заднем приводе.

Время от времени необходимо производить замену выключателя гидрораспределителя, а также регулировать момент автоматического включения привода ПВМ. Заменяется выключатель просто — для этого достаточно вывернуть старый выключатель, а взамен ввернуть новый. Регулировка момента автоматического включения и выключения привода производится изменением числа регулировочных прокладок, установленных под выключатель гидрораспределителя. Проводить регулировку необходимо при полностью выдвинутом толкателе, для чего необходимо провернуть кулачки барабана так, чтобы полумуфта максимально придвинулась к барабану и подняла толкатель. Момент замыкания контактов выключателя отслеживается по срабатыванию контактной лампы на пульте управления (при этом кнопка должна быть переведена в положение автоматического режима работы).

Наиболее часто нарушения работы системы связаны с неисправностями гидрораспределителя и его выключателя, а также могут быть вызваны утечками масла. Утечки устраняются заменой уплотнительных элементов и изношенных (или поврежденных) деталей. Неисправный включатель просто заменяется, если же он рабочий, то необходимо провести описанную выше регулировку.

Если же проблема в гидрораспределителе, то здесь возможны два варианта: засорение каналов гидрораспределителя, либо поломка его деталей. В первом случае распределитель нужно снять, разобрать и почистить, во втором — полностью заменить.

Также с течением времени работа привода ПВМ нарушается вследствие износа его деталей — фрикционных дисков, подшипников, зубьев шестерен, барабана в месте его крепления к ступице и т.д. Во всех случаях неисправности устраняются заменой изношенных деталей.

Привод переднего ведущего моста в целом, и гидрораспределитель в частности не требуют какого-то специального обслуживания (за исключением периодической замены масла, однако эта работа производится в рамках обслуживания гидравлической системы трансмиссии трактора), и при соблюдении рекомендаций по эксплуатации надежно служат на протяжении многих лет.

Источник: http://www.AutoOpt.ru/articles/products/6258738/
